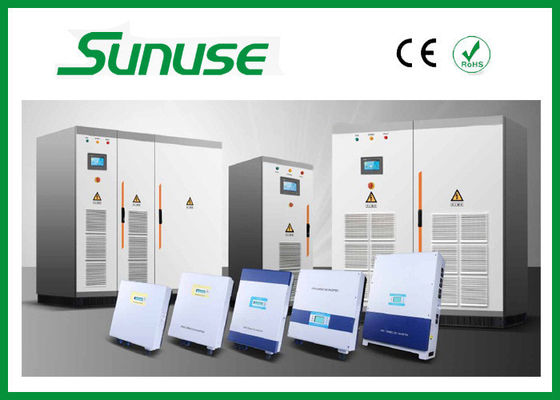

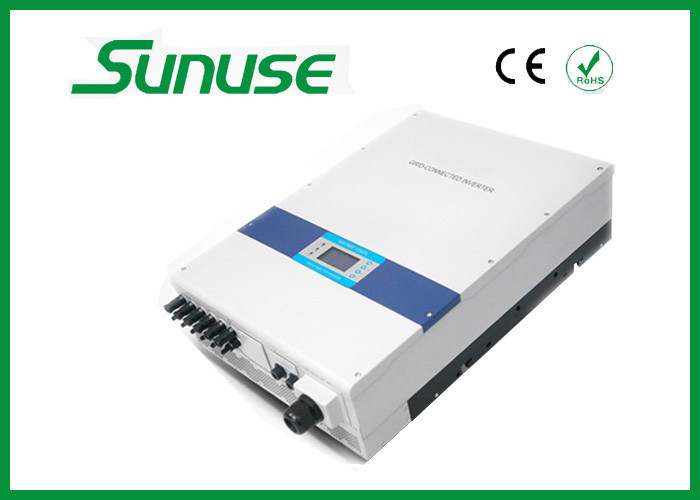

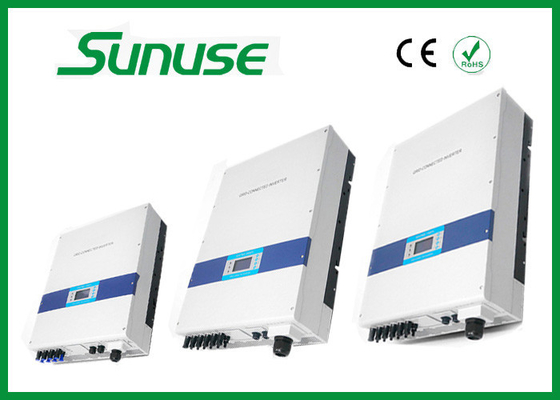

Инверторы 360V связи водоустойчивой решетки 50Hz/60Hz IP65 солнечные - 440V с дисплеем LCD

PV на степени IP65 эффективности 99,60% солнечного инвертора высокой MPPT решетки предохранения

Быстрая деталь:

• 1. Широкий ряд напряжения тока выхода: 360~440Vac.
• 2. Водоустойчивая конструкция ourdoor IP65.
• 3. 5 лет гарантированности
• 4. Дисплей LCD

Спецификации:

Модель (SST)	5000TL	6000TL	8000TL	10000TL	12000TL	15000TL	17000TL	20000TL	30000TL
Максимальная сила входного сигнала DC (w)	5180	6200	8300	11200	13300	15800	17900	21000	32000
Максимальное напряжение тока DC (Vdc)	900				1000
Начните напряжение тока (Vdc)	250
Рабочий диапазон MPPT (Vdc)	250~720			250~800
Количество входных сигналов	2			4		6			10
Количество отслежывателей MPPT	2
Максимальная сила входного сигнала согласно с MPPT (w)	3500	4000	5000	6000	7000	8500	9500	11000	16500
Максимальное течение входного сигнала (a)	2*10	2*12	2*16	2*22	2*24	2*30	2*32	2*35	2*33
Номинальная сила выхода (w)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Максимальная сила выхода (w)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Течение требуемой производительности (a)	7,3	8,7	11,6	15,2	16	22,7	25,8	30,3	44,5
Максимальное течение выхода (a)	7,9	9,5	12,7	16	16	25	28,3	33,3	48
Номинальное напряжение тока выхода (ВПТ)	400
Ряд напряжения тока выхода (ВПТ) *	360~440
Диапазон изменения частот решетки (Hz) *	50/60±5
Фактор силы	0,9 ~0,9 (водя) (отстающий)
THDI	<3>
Максимальная эффективность	97,60%	97,80%	98,10%	98,10%	98,10%	98,10%	98,10%	98,20%	98,00%
Евро. эффективность	96,70%	96,90%	97,30%	97,50%	97,60%	97,50%	97,60%	97,60%	97,50%
Эффективность MPPT	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%
Температура деятельности (°C)	-25~+60
Шум [dB (a)]	≤25			≤50					≤65
Потребление на ноче (w)	0
Электрическая изоляция	Transformerless
Охлаждая принципиальная схема	Естественный охлаждать			Вентиляторная система охлаждения
Степень предохранения	IP65
Сообщение	RS845/RS232 (WIFI опционное)
Размер (W*D*H mm)	470*165*560			470*165*585		470*165*670		580*235*800
Вес (kg)	32			35		50		60

Применение:

Инвертор решетк-связи электрический прибор который позволяет потребителям солнечной силы укомплектовать их силу решетки

с солнечной силой.

Она работает путем регулировать количество напряжения тока и течения которое получено от постояннотоковых панелей солнечных батарей

(или другой источник энергии D.C.) и преобразовывающ это в переменный ток.

Главным образом разница между инвертором и инвертором решетк-связи что latter также обеспечивает

что поставленная сила находится в участке с силой решетки.

Это позволяет индивидуалам с излишной силой (ветром, солнечным, etc) продать силу назад к общему назначению.

Это иногда вызвано «закручивать метр ОН назад» как то что в буквальном смысле слова случается.

На преимуществе инвертора связи решетки:

1. Превосходное термальное представление.

2. Высокая возможность перегрузки под большинств внешними условиями.

конструкция 3.Transformerless с более высокой эффективностью деятельности.

4. компоненты Промышленн-степени используемые для робастной деятельности.

5. Предварительная технология управлением DSP поставляет точные данные.

6. Одно умное независимое MPPTs для того чтобы увеличить полную производительность.

7. Конструкция Modulized для легкого обслуживания.

8. Programmable выход управления силы.

==Typical operation==

Инверторы принимают силу DC и переворачивают ее к мощьности импульса поэтому он можно подать в электрическую решетку общего назначения компании.

Инвертор связи решетки должен синхронизировать свою частоту с той из решетки

(например 50 или 60 Hz) используя гетеродин и ограничивайте напряжение тока к не более высоко чем напряжение на сетке.

Высокомарочное самомоднейшее GTI имеет фикчированный фактор силы всеединства,

что значит свои напряжение тока и течение выхода совершенно выровняны вверх,

и свой фазовый угол не познее 1 градус решетки мощьности импульса.

Инвертор имеет бортовой компьютер который воспримет настоящую форму волны решетки AC,

и выводить наружу напряжению тока, котор нужно соответствовать с решеткой.

Однако, поставляя реактивная сила к решетке могла быть необходима для того чтобы держать напряжение тока

в местной внутренности решетки позволил ограничениям.

В противном случае, в этапе решетки с значительной силой от уровней способных к возрождению напряжения тока источников

могл поднять too much во время высокой продукции, т.е. вокруг полдня.

инверторы Решетк-связи также конструированы быстро для того чтобы отключить от решетки если общего назначения решетка идет вниз.

То обеспечивает что в случае светомаскировки, инвертор связи решетки выключит для того чтобы предотвратить энергию

оно переносит от вредить любой линии работникам которая послана для того чтобы зафиксировать решетку силы.

Правильно установленный, инвертор связи решетки позволяет домашнее предприниматель использовать

альтернативная система производства электроэнергии любит солнечным или энергией ветра без обширный rewiring

и без батарей. Если альтернативная будучи произведенной сила недостаточна, то

дефицит будет найденный от решетки электричества.
