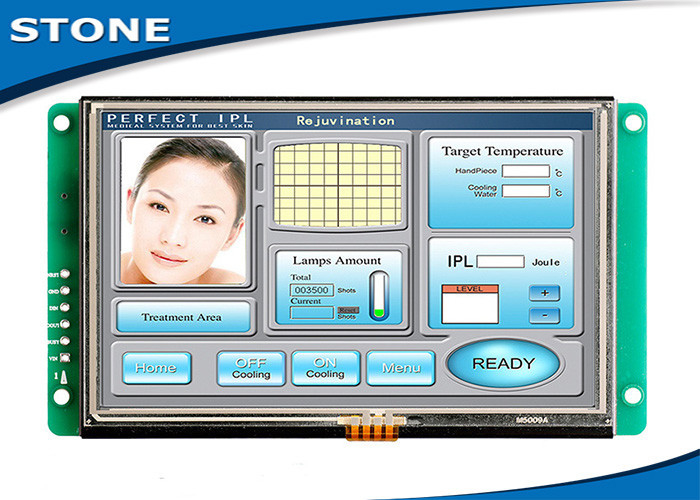

Модуль экрана касания TFT C.P.U. LCD

Физический параметр

Модель

STI050WT-03

Размер (дюйм)

5,0"

Разрешение

800×RGB×480

Дистанционирование пиксела

0,1905 mm × 0,0635 mm (H×V)

Цвет

65536 цветов (бит 16)

Зона просмотра

108 mm × 64,8 mm

Размер дисплея

109,5 mm × 66,3 mm

Общий размер

137,5 mm × 77,2 mm × 15,6 mm) (n/16,5 mm (t)

Сетчатый вес

185g) (n/200g (t)

Панель TFT

Ровная панель индустрии

Экран касания

Сопротивление провода уровня 4 индустрии
Или без экрана касания опционный.

Параметр backlight

Тип backlight

СИД

Яркость

300 cd/m2
(Яркость может быть регулируема в 100 уровнях.)

Контраст

500:1

Жизнь backlight

30.000 часов

Угол наблюдения

70°/70°/60°/70° (L/R/U/D)

Работая температура

-20°C | +70°C

Работая влажность

60°C, 90%

Температура хранения

-30°C | +85°C

Режим экрана

Цифров

Рабочий параметр

C.P.U.

CortexM3 STM32F103

Регулятор LCD

CPLD EPM240

Обновленный тариф

60Hz

Изобразьте скорость переключения

30 ms/picture (33 pictures/s)

Флэш-память

Стандартное 2GB, выдвижение 4GB

Количество памяти для изображения

314 изображения

Интерфейс

Интерфейс RS232/TTL UART
(Удлините к RS485 настолько дальше.)

Загружать изображений

MiniUSB2.0 (12Mbps) & карточка SD

Ряд напряжения тока

DC5.0V | 20V (типичное значение: 12V)

Сила

3.0W

Отчет по испытанию

MTBF

4,250,000H

Работая температура

-30°C | +85°C

Влажность воздуха

60°C, 90%

Непрерывное испытание вибрации

10-55Hz, 1.5mm, 10G

Испытание ускорения удара

6ms, 100G

Испытание ESD

10KV

Испытание надежности радиации

44W

С C.P.U. & задающим усилителем

Проконтролированный всеми MCU

Кривый текста изображения дисплея через команды

65536 дисплей цвета TFT

Экран касания

Интерфейс RS232/RS485/TTL UART & порт USB

Широкий ряд напряжения тока

Широко использованный в много различное промышленное поле

Легкий для использования! Мощная функция! Цена и время сбережений!

Использованный как Касани-регулятор, система индикации TFT-LCD, etc.

Главным образом размер модуля TFT LCD

Размер

Разрешение

3,5"

320*240

4,3"

480*272

5"

640*480; 480*272; 800*480

5,6"

640*480

7"

800*480; 800*600; 1024*600

8"

800*600; 800*480; 1024*768

9"

800*480

10,4»

800*600

12,1»

800*600

15,1»

1024*768
