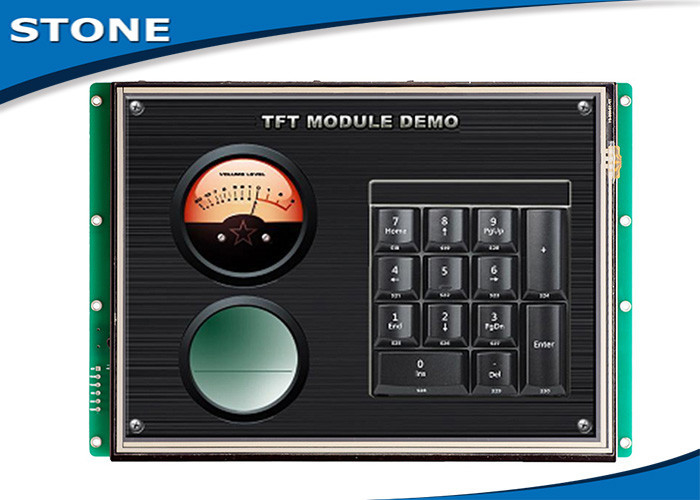

10,4» регуляторов экрана для пользы оборудования, модуль касания C.P.U. tft lcd
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Размер: | 10,4» | цвет: | 65 k |
|---|---|---|---|
| Резолюция: | 800*600 | Маштаб дисплея: | 4:3 |
| Подсветка: | СИД | Интерфейс: | RS232/RS485/CMOS/USB |
| Процессор: | Корка | Тип LCD: | в |
| Высокий свет: | ЖК экран модуль,ЖК-модули отображения |
||
10,4» регуляторов экрана для пользы оборудования, модуль касания C.P.U. tft lcd
Параметр продукта
Модель: STI104WT-01 (промышленный тип)
Физический параметр | |
Модель | STI104WT-01 |
Размер (дюйм) | 10,4» |
Разрешение | 800×RGB×600 |
Дистанционирование пиксела | 0,1905 mm × 0,0635 mm (H×V) |
Цвет | 65536 цветов (бит 16) |
Зона просмотра | 211,2 mm × 158.4mm |
Общий размер | 255 mm × 176.8mm × 16,5 mm) (n/18,5 mm (t) |
Сетчатый вес | 765g) (n/805g (t) |
Панель TFT | Ровная панель индустрии |
Экран касания | Сопротивление провода уровня 4 индустрии |
Параметр backlight | |
Тип backlight | СИД |
Яркость | 300 cd/m2 |
Контраст | 500:1 |
Жизнь backlight | 30.000 часов |
Угол наблюдения | 70°/70°/50°/60° (L/R/U/D) |
Работая температура | -20°C | +70°C |
Работая влажность | 60°C, 90% |
Температура хранения | -30°C | +85°C |
Режим экрана | Цифров |
Рабочий параметр | |
C.P.U. | CortexM3 STM32F103 |
Регулятор LCD | CPLD EPM240 |
Обновленный тариф | 60Hz |
Изобразьте скорость переключения | 46 ms/picture (22 pictures/s) |
Флэш-память | Стандартное 2GB, выдвижение 4GB |
Количество памяти для изображения | 236 изображений |
Интерфейс | Интерфейс RS232/TTL UART |
Загружать изображений | MiniUSB2.0 (12Mbps) & карточка SD |
Ряд напряжения тока | DC4.5V | 20V (типичное значение: 12V) |
Сила | 5.0W |
Отчет по испытанию | |
MTBF | 4,250,000H |
Работая температура | -30°C | +85°C |
Влажность воздуха | 60°C, 90% |
Непрерывное испытание вибрации | 10-55Hz, 1.5mm, 10G |
Испытание ускорения удара | 6ms, 100G |
Испытание ESD | 10KV |
Испытание надежности радиации | 44W |
Преимущества
С C.P.U. & задающим усилителем |
Проконтролированный всеми MCU |
Кривый текста изображения дисплея через команды |
65536 дисплей цвета TFT |
Экран касания |
Интерфейс RS232/RS485/TTL UART & порт USB |
Широкий ряд напряжения тока |
Широко использованный в много различное промышленное поле |
Легкий для использования! Мощная функция! Цена и время сбережений! |
Использованный как Касани-регулятор, система индикации TFT-LCD, etc. |
Другие модели
Главным образом размер модуля TFT LCD | |
Размер | Разрешение |
3,5" | 320*240 |
4,3" | 480*272 |
5" | 640*480; 480*272; 800*480 |
5,6" | 640*480 |
7" | 800*480; 800*600; 1024*600 |
8" | 800*600; 800*480; 1024*768 |
9" | 800*480 |
10,4» | 800*600 |
12,1» | 800*600 |
15,1» | 1024*768 |
Принцип деятельности
Модуль TFT-LCD связывает с главным регулятором через команду, тогда главный регулятор контролировал бы машину для работы после получать команды.
Пожалуйста заметьте: Главный регулятор может быть конструирован инженером с всеми MCU.
Описание програмного обеспечения
Мы предлагаем вам 3 простых програмного обеспечения для работы с модулем TFT-LCD.
1. Ассистентское програмное обеспечение: Загрузить изображения и архивы в модуль TFT-LCD, и продемонстрировать команды.
2. Контрольная программа касания: Создать контрольный файл.
3. Програмное обеспечение купели: Создать файл шрифтов.
Характер продукции
1. Проконтролированный всеми MCU через простую «команду устанавливает»
2.Used как регулятор Касания-screeen & система индикации TFT-LCD
3. Низкая цена и хорошее качество.
