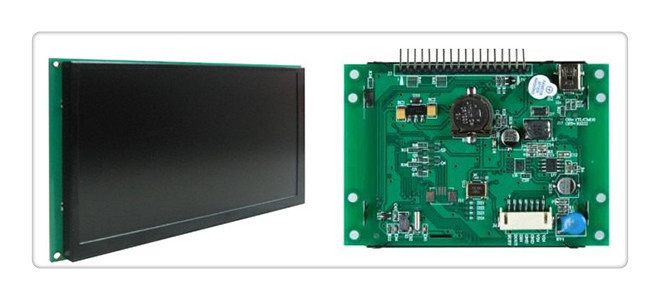

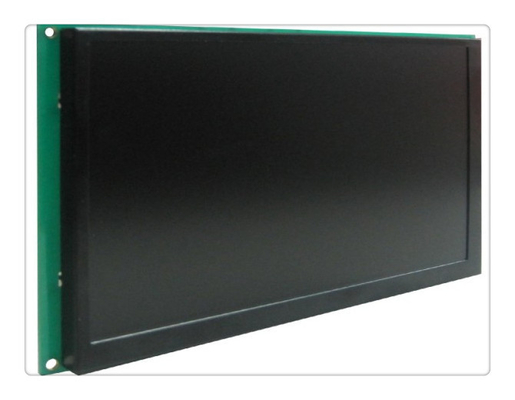

Высокий дюйм 60Hz модуля 3,5 разрешения TFT LCD с портом UART

Физический параметр

Модель

STI035WT-01

Размер (дюйм)

3,5"

Разрешение

320×RGB×240

Дистанционирование пиксела

0,1905 mm × 0,0635 mm (H×V)

Цвет

65536 цветов (бит 16)

Зона просмотра

69,9 mm × 52,53 mm

Общий размер

93,21 mm × 65,3 mm × 13,5 mm) (n/15 mm (t)

Сетчатый вес

85g) (n/100g (t)

Панель TFT

Ровная панель индустрии

Экран касания

Сопротивление провода уровня 4 индустрии

Или без экрана касания опционный.

Параметр backlight

Тип backlight

СИД

Яркость

250 cd/m2

(Яркость может быть регулируема в 100 уровнях.)

Контраст

500:1

Жизнь backlight

30.000 часов

Угол наблюдения

70°/70°/50°/70° (L/R/U/D)

Работая температура

-20°C | +70°C

Работая влажность

60°C, 90%

Температура хранения

-30°C | +85°C

Режим экрана

Цифров

Рабочий параметр

C.P.U.

CortexM3 STM32F103

Регулятор LCD

CPLD EPM240

Обновленный тариф

60Hz

Изобразьте скорость переключения

12 ms/picture (83 pictures/s)

Флэш-память

Стандарт 128m, выдвижение 4GB

Количество памяти для изображения

416 изображений

Интерфейс

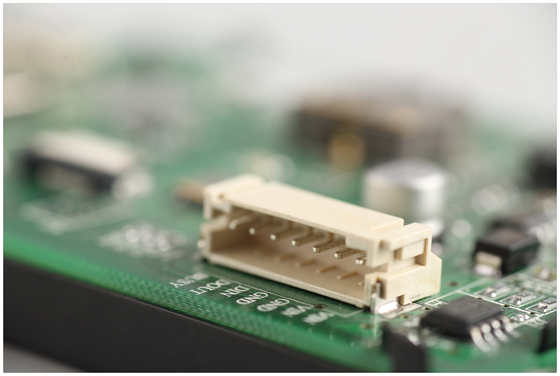

Интерфейс RS232/TTL UART

(Удлините к RS485 настолько дальше.)

Загружать изображений

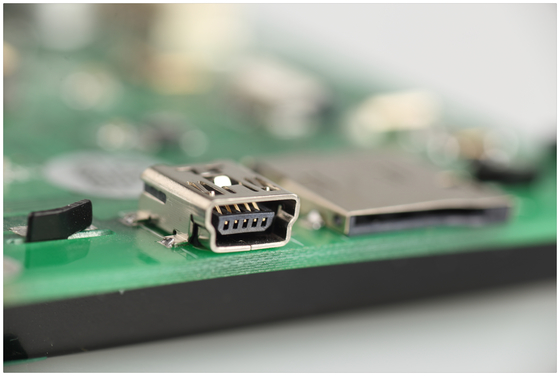

MiniUSB2.0 (12Mbps) & карточка SD

Ряд напряжения тока

DC5.0V | 35V (типичное значение: 12V)

Сила

0.8W

Отчет по испытанию

MTBF

4,250,000H

Работая температура

-30°C | +85°C

Влажность воздуха

60°C, 90%

Непрерывное испытание вибрации

10-55Hz, 1.5mm, 10G

Испытание ускорения удара

6ms, 100G

Испытание ESD

10KV

Испытание надежности радиации

44W

С C.P.U. & задающим усилителем

Проконтролированный всеми MCU

Кривый текста изображения дисплея через команды

65536 дисплей цвета TFT

Экран касания

Интерфейс RS232/RS485/TTL UART & порт USB

Широкий ряд напряжения тока

Широко использованный в много различное промышленное поле

Легкий для использования! Мощная функция! Цена и время сбережений!

Использованный как Касани-регулятор, система индикации TFT-LCD, etc.
