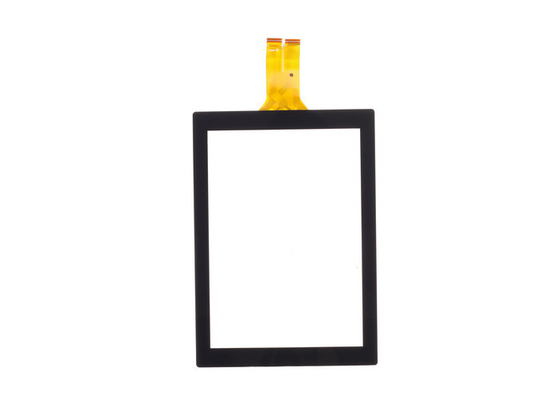

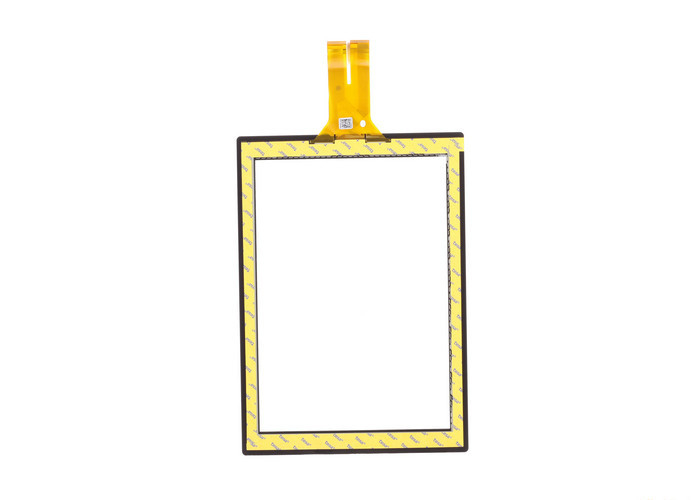

Подгонянный обломок SIS 9257 сенсорного экрана LCD емкостный на борту, стеклянная панель касания

Подгонянный обломок SIS 9257 сенсорного экрана LCD емкостный на борту, стеклянная панель касания

Быстрая деталь:

1. Крышка Glass+OCA+ITO Glass+FPC+Adhesive
2. Защитное прозрачное стекло: 1.1mm
3. Стекло ITO: 0.7mm
4. Процесс датчика: Печатать
5. Светлая пропускаемость: ≥87%
6. Поверхностная твердость: 7H

Спецификация:

Модель нет.	SCT-GA2-004878A
Размер	12 дюйма
Активная область	246 x 184.5mm
Размер плана	290 x 220.5mm
Структура	Стекло защитного прозрачного стекла + датчика
Защитное прозрачное стекло	1.1mm
Стекло датчика	0.7mm
Полная толщина	2.2±0.1mm
FPC	Pitch=0.5mm
Поверхностная твердость	7H
Соединение	УДАР (обломок на борту)
Модель IC	SIS 9257 + F321
Пропускаемость	≥87%
Рабочая температура	-20℃~70℃, ≤90%RH
Температура хранения	-30℃~80℃, ≤90%RH

Меры предосторожности агрегата:

1. Не приложите экстренное усилие к панели касания.
2. В виду того что панель касания прозрачна и ясна, убеждайтесь нести fingerstall или перчатку перед касатьться. Быть осторожным ваших рук и других частей от ушиба на регулировать стеклянными углами.
3. Регулируя, убеждайтесь держать части границ панели касания разбивочные для того чтобы во избежание грязь к панели касания. Не поднимите панель касания кабелем для того чтобы во избежание кабель для того чтобы отпустить.
4. Когда устанавливать и собирать, не поднимают кабель с тяжелым усилием для того чтобы во избежание кабель слезть панель касания.
5. Не вставьте или не установите другие части на кабеле, как дополнительный фильм или металлопластинчатый. По мере того как он приложит экстренное усилие для того чтобы замкнуть подсказка и кабель причины отпускают.
6. Пожалуйста не вытяните FPC с усилием с боку на бок, потому что напряжение FPC сделает FPC разрывать.
7. Если паз воздуха на панели касания, то когда структура продукта конструкции, не убеждается никакие жидкость и порошок около паза воздуха.
8. Усилие во избежании тяжелое к поверхности панели касания, убеждается держать зазор 0.2mm-0.5mm собирая между панелью касания и случаем.

О нас

Главным образом структура:

Структура GG ■
Структура GG использует защитное прозрачное стекло плюс разрешение датчика стеклянное, более крепко чем структура СТРАНИЦЫ, высокая пропускаемость и хорошее влияние для анти--скреста.

Структура СТРАНИЦЫ ■
Структура СТРАНИЦЫ использует один фильм ЛЮБИМЧИКА плюс разрешение стекла датчика. Возмужалый технологический прочесс значительно уменьшает интенсивность отказов и цену. Он имеет такой же ровный вес с структурой OGS.

Структура ■ OGS
OGS использует одно стеклянное разрешение, сразу формирует фильм ITO дирижируя в защитном стекле и использует сенсорную технику. Оно имеет преимущество простой структуры, света, тонкого и хорошего передающ etc.

Главный материал:

1. IC: от Тайвани, Америки etc.
2. Фильм: от Японии, Кореи etc.
3. Стекло: от Японии, Америки, Германии etc.

Применение:

• Умный телефон
• Навигация автомобиля (GPS)
• ПК таблетки (СРЕДНИЙ)
• Электроника образования
• Ультра книга
• Все в одном (AIO)
• Бытовой прибор
• Система банка
• Умная домашняя система
• Промышленное оборудование

Условие окружающей среды:

Деталь	Значение
рабочая Среда	-20℃~70℃, ≤90%RH
окружающая среда хранения	-30℃~80℃, ≤90%RH

Механически характеристики:

Деталь	Значение
площадь контакта перста	Φ≥5mm
пропускаемость	≥87%

Электрические характеристики:

Деталь	Значение
напряжение тока деятельности	DC2.8~3.3V
сопротивление изоляции	>20M, DC25V
работая течение	12mA~14.5mA
время на ответ	≤16ms

Условие надежности:

Деталь	условие
high-temperature и влажность	60℃, 90%RH, 96H
высокотемпературное хранение	70℃/120H
термальный удар	-20℃ (0.5H) ~+70℃ (0.5H) 100 циклами
