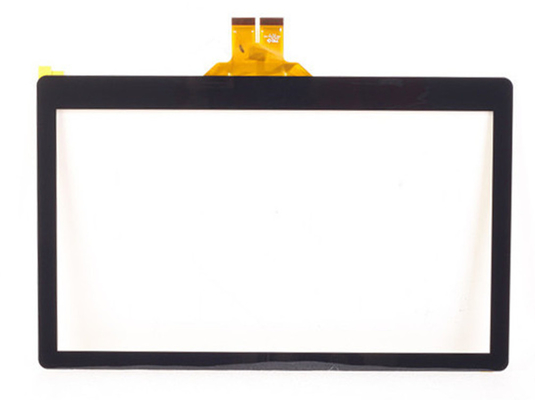

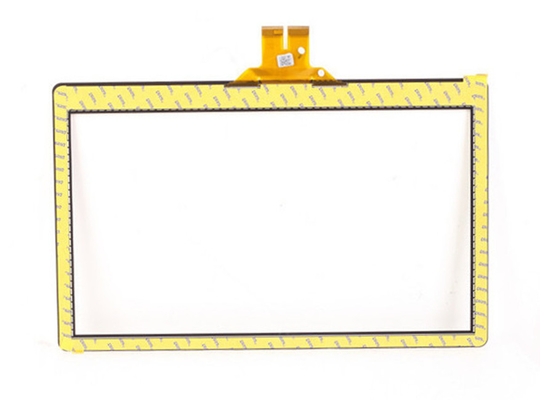

Структура СТРАНИЦЫ экрана касания LCD 19 дюймов, емкостное соединение УДАРА экрана multi-касания 10

Структура СТРАНИЦЫ экрана касания LCD 19 дюймов, емкостное соединение УДАРА экрана multi-касания 10

Главный материал:

IC: от Тайвани, Америки etc.

Стекло: от Японии, Америки, Германии etc.

Фильм: от Японии, Кореи etc.

Касание PanelSpecification:

Модель нет.	SCT-GA9-005483A
Структура	GG
Размер	19 дюймов
Multi касание	10 пунктов
Активная область	377,32 x 302.06mm
Размер плана	407,32 x 332.06mm
Защитное прозрачное стекло	1.1mm
Стекло ITO	1.1mm
Поверхностная твердость	6H
Соединение	УДАР + PCB
Проект IC	GT9115+GT9115+GTM905
Прозрачный	≥87%
Рабочая температура	-20℃~70℃, ≤90%RH
Температура хранения	-30℃~80℃, ≤90%RH

Главным образом структура:

• Структура GG

Структура GG защитное прозрачное стекло плюс разрешение технологии датчика стеклянное, с высокой пропускаемостью, хорошее влияние защищать скрест и также более крепко чем структура СТРАНИЦЫ.

• Структура СТРАНИЦЫ

Структура СТРАНИЦЫ использует один фильм ЛЮБИМЧИКА плюс разрешение стекла датчика. Возмужалый технологический прочесс значительно уменьшает интенсивность отказов и цену. Он имеет такой же ровный вес с структурой OGS.

• Структура OGS

OGS одно стеклянное разрешение, сразу формирует фильм ITO дирижируя в защитном стекле и использует сенсорную технику. Оно имеет преимущество простой структуры, света, тонкого и хорошего передающ etc.

Применение:

• Навигация автомобиля (GPS)
• Электроника образования
• Бытовой прибор
• Система банка
• Умная домашняя система
• Промышленное оборудование
• ПК таблетки (СРЕДНИЙ)
• Умный телефон
• Ультра книга
• Все в одном (AIO)

Условие окружающей среды:

Деталь	Значение
рабочая Среда	-20℃~70℃, ≤90%RH
окружающая среда хранения	-30℃~80℃, ≤90%RH

Электрические характеристики:

Деталь	Значение
напряжение тока деятельности	DC2.8~3.3V
сопротивление изоляции	>20M, DC25V
работая течение	12mA~14.5mA
время на ответ	≤16ms

Механически характеристики:

Деталь	Значение
площадь контакта перста	Φ≥5mm
пропускаемость	≥87%

Условие надежности:

Деталь	Условие
high-temperature и влажность	60℃, 90%RH, 96H
высокотемпературное хранение	70℃/120H
термальный удар	-20℃ (0.5H) ~+70℃ (0.5H) 100 циклами

Меры предосторожности агрегата:

1. Не приложите экстренное усилие к панели касания.
2. В виду того что панель касания прозрачна и ясна, убеждайтесь нести fingerstall или перчатку перед касатьться. Быть осторожным ваших рук и других частей от ушиба на регулировать стеклянными углами.
3. Регулируя, убеждайтесь держать части границ панели касания разбивочные для того чтобы во избежание грязь к панели касания. Не поднимите панель касания кабелем для того чтобы во избежание кабель для того чтобы отпустить.
4. Когда устанавливать и собирать, не поднимают кабель с тяжелым усилием для того чтобы во избежание кабель слезть панель касания.
5. Не вставьте или не установите другие части на кабеле, как дополнительный фильм или металлопластинчатый. По мере того как он приложит экстренное усилие для того чтобы замкнуть подсказка и кабель причины отпускают.
6. Пожалуйста не вытяните FPC с усилием с боку на бок, потому что напряжение FPC сделает FPC разрывать.
7. Если паз воздуха на панели касания, то когда структура продукта конструкции, не убеждается никакие жидкость и порошок около паза воздуха.
8. Усилие во избежании тяжелое к поверхности панели касания, убеждается держать зазор 0.2mm-0.5mm собирая между панелью касания и случаем.
