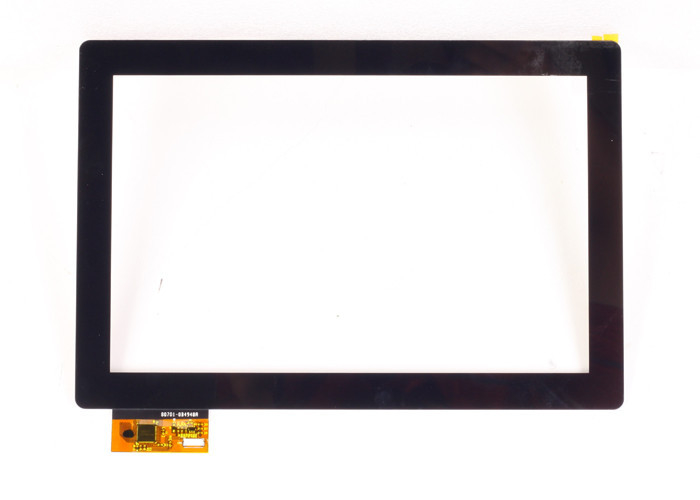

Таможня запроектировала емкостный обломок Focaltech 5506 структуры GG касания

Таможня запроектировала емкостный обломок Focaltech 5506 структуры GG касания

Быстрая деталь:

1. Крышка Glass+OCA+ITO Glass+FPC
2. Поверхностная твердость: 7H
3. Процесс датчика: Печатать
4. Интерфейс: I2C
5. Напряжение тока работы: 2.8V-3.3 v
6. Светлая пропускаемость: ≥86%

Меры предосторожности агрегата:

1. Не приложите экстренное усилие к панели касания.
2. В виду того что панель касания прозрачна и ясна, убеждайтесь нести fingerstall или перчатку перед касатьться. Быть осторожным ваших рук и других частей от ушиба на регулировать стеклянными углами.
3. Регулируя, убеждайтесь держать части границ панели касания разбивочные для того чтобы во избежание грязь к панели касания. Не поднимите панель касания кабелем для того чтобы во избежание кабель для того чтобы отпустить.
4. Когда устанавливать и собирать, не поднимают кабель с тяжелым усилием для того чтобы во избежание кабель слезть панель касания.
5. Не вставьте или не установите другие части на кабеле, как дополнительный фильм или металлопластинчатый. По мере того как он приложит экстренное усилие для того чтобы замкнуть подсказка и кабель причины отпускают.
6. Пожалуйста не вытяните FPC с усилием с боку на бок, потому что напряжение FPC сделает FPC разрывать.
7. Если паз воздуха на панели касания, то когда структура продукта конструкции, не убеждается никакие жидкость и порошок около паза воздуха.
8. Усилие во избежании тяжелое к поверхности панели касания, убеждается держать зазор 0.2mm-0.5mm собирая между панелью касания и случаем.

Спецификация:

Модель нет.	SCT-GA0-004948A
Размер	10,1 дюйма
Активная область	219 x 137.6mm
Размер плана	250 x 170mm
Структура	Стекло защитного прозрачного стекла + датчика
Защитное прозрачное стекло	1.1mm
Стекло датчика	0.55mm
Полная толщина	2.1±0.1mm
FPC	Pitch=0.5mm
Поверхностная твердость	7H
Соединение	COF
Модель IC	FT5506
Multi касание	10 пунктов
Интерфейс	I2C
Пропускаемость	≥86%
Напряжение тока деятельности	2.8-3.3V
Операционная система	Андроид/Линукс
Рабочая температура	-20℃~70℃, ≤90%RH
Температура хранения	-30℃~80℃, ≤90%RH

Спецификация LCD:

Размер	10,1 дюйма (раскосный)
Разрешение	1280 x 3 (RGB) x 800
Элемент водителя	Матрица active -Si TFT
Тангаж многоточия	0,0565 (w) x 0,1695 (h) mm
Активная область	216,96 (w) x 135,60 (h) mm
Интерфейс	LVDS
Режим дисплея	Нормально белый, Transmissive
Расположение цвета	RGB-нашивка
Тип технологии	-Si
Тангаж пиксела (mm)	0,192 (h) x 0,192 (v)
Конфигурация пиксела	R.G.B. Вертикальная нашивка
Поверхностное покрытие	Слепимость
Расход энергии backlight	TBD (тип.)
Расход энергии панели	TBD (тип.)
Направление просмотра	12 часа
Вес	207g

О нас

Главным образом структура:

Структура GG ■
Структура GG использует защитное прозрачное стекло плюс разрешение датчика стеклянное, более крепко чем структура СТРАНИЦЫ, высокая пропускаемость и хорошее влияние для анти--скреста.

Структура СТРАНИЦЫ ■
Структура СТРАНИЦЫ использует один фильм ЛЮБИМЧИКА плюс разрешение стекла датчика. Возмужалый технологический прочесс значительно уменьшает интенсивность отказов и цену. Он имеет такой же ровный вес с структурой OGS.

Структура ■ OGS
OGS использует одно стеклянное разрешение, сразу формирует фильм ITO дирижируя в защитном стекле и использует сенсорную технику. Оно имеет преимущество простой структуры, света, тонкого и хорошего передающ etc.

Главный материал:

1. IC: от Тайвани, Америки etc.
2. Фильм: от Японии, Кореи etc.
3. Стекло: от Японии, Америки, Германии etc.

Применение:

• Умный телефон
• Навигация автомобиля (GPS)
• ПК таблетки (СРЕДНИЙ)
• Электроника образования
• Ультра книга
• Все в одном (AIO)
• Бытовой прибор
• Система банка
• Умная домашняя система
• Промышленное оборудование

Условие окружающей среды:

Деталь	Значение
рабочая Среда	-20℃~70℃, ≤90%RH
окружающая среда хранения	-30℃~80℃, ≤90%RH

Механически характеристики:

Деталь	Значение
площадь контакта перста	Φ≥5mm
пропускаемость	≥87%

Электрические характеристики:

Деталь	Значение
напряжение тока деятельности	DC2.8~3.3V
сопротивление изоляции	>20M, DC25V
работая течение	12mA~14.5mA
время на ответ	≤16ms

Условие надежности:

Деталь	условие
high-temperature и влажность	60℃, 90%RH, 96H
высокотемпературное хранение	70℃/120H
термальный удар	-20℃ (0.5H) ~+70℃ (0.5H) 100 циклами

Почему выберите нас?

Исследование & развитие ■

SENCENT имеет преданную команду опытных специалистов по и инженеров R&D которые производят творческие разрешения, которые соотвествуют растущие современного мира. Мы имеем современные производственные площади и предварительные способы производства обеспечивают тариф однородного качества так же, как высокой эффективности.

Вид продукции ■ широкий

SUNCENT предлагает продукты для большого разнообразия применений.
ПАНЕЛЬ КАСАНИЯ широко приложила к компьютеру ПК, AIO таблетки, Ultrabook, навигации GPS infotainment, автомобилю, умный телефон, передвижной стержень, машина POS, электрические учя продукты, система безопасности, бытовое устройство, медицинская служба, измеряя прибор etc.

Поставщик ■ мощный

Удолетворение потребностей клиента навсегда сана нашей компании, мы сделает большое усилие начать новую и продукты верхн-качества, соотвествовать ваши специальные для научных исследований и разработки продуктов и обеспечить вам улучшают профессиональный-сбывание системы обслуживания состоя из, на-сбывание и обслуживание после-сбывания. Suncent цель всегда для того чтобы сделать максимальные усилия достигнуть беспроигрышное с нашими клиентами.

Качество & управление ■

SENCENT проходило ISO9001: сертификат 2008 системы управления качеством и ISO14001: сертификат 2004 системы окружающей среды. Вместе с сильной финансовохозяйственной предпосылкой, выдающие научно-исследовательские группы, он делает уровень SUNCENT технический для того чтобы стать ведущим положением индустрии. Возмужалая технология и строгая система управления качеством наша основа.

Гарантированность ■ славная

SUNCENT обеспечивает не только гарантированность для каждого продукта но обслуживать, консультаций, и обслуживания также столб-гарантированности. Furthermore, SUNCENT предлагает продукцию сделанного на заказ оборудования для того чтобы одеть специфические требования клиента и обеспечить профессиональные разрешения для соучастников ODM/OEM.

Гарантия обслуживания ■

Основанный на нашей мощной фабрике, мы обеспечиваем что каждый заказ будет произведен на времени, клиентах может понять их состояние заказа включая производить.
