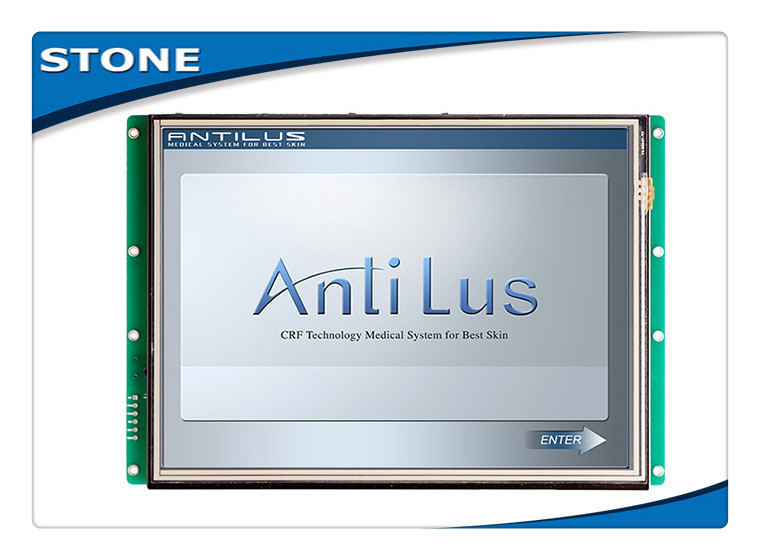

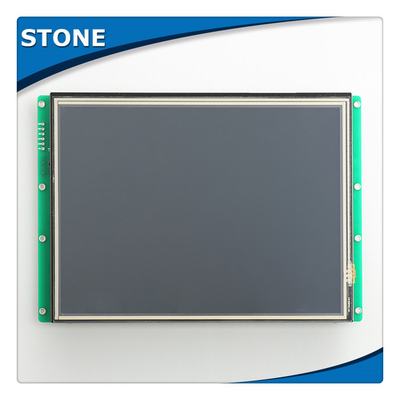

Разрешение × 600 модуля 800 RGB цифров LCD с 10,4» дисплеями TFT

Физический параметр

Модель:

STA104WT-01

Размер (дюйм):

10,4 ' '

Разрешение:

800×RGB×600

Дистанционирование пиксела:

0.1905mm×0.0635mm (H×V)

Цвет:

65536 цветов (бит 16)

Зона просмотра:

211.2mm×158.4mm

Размер дисплея:

212,6 mm×159.8mm

Общий размер:

255mm×176.8mm×16.5mm (n) /18.5mm (t)

Сетчатый вес:

765g (n) /805g (t)

Панель TFT:

Панель индустрии уровня A+

Экран касания:

Сопротивление провода уровня 4 индустрии

Или без экрана касания опционный.

Параметр backlight

Тип backlight:

СИД

Яркость:

700cd/m2

(Яркость может быть регулируема в 100 уровнях.)

Контраст:

500:1

Жизнь backlight:

100000 часов

Угол наблюдения:

70°/70°/50°/60° (L/R/U/D)

Работая температура:

-30℃ | +85℃

Работая влажность:

60℃, 90%

Температура хранения:

-30℃ | +85℃

Режим экрана:

Цифров

Рабочий параметр

C.P.U.:

CortexM3 STM32F103 200MHz

Регулятор LCD:

CPLD EPM240

Обновленный тариф:

60Hz

Изобразьте скорость переключения:

46 ms/picture (22 pictures/s)

Флэш-память:

Стандартное 2GB, выдвижение 4GB

Количество памяти для изображения:

236 изображений

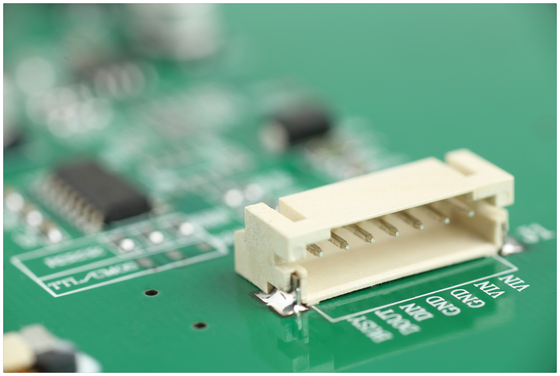

Интерфейс:

Интерфейс RS232 /TTL UART

(Удлините к RS485 настолько дальше.)

Загружать изображений:

MiniUSB2.0 (12Mbps)

Ряд напряжения тока:

DC4.5V | 35V (типичное значение: 12V)

Сила:

5.0W

Отчет по испытанию

MTBF:

4.250.000 h

Работая температура:

-30℃ | +85℃

Влажность воздуха:

60℃, 90%

Непрерывное испытание вибрации:

10-55Hz, 1.5mm, 10G

Испытание ускорения удара:

6ms, 100G

Испытание ESD:

10KV

Испытание надежности радиации

44W
