Подробная информация о продукте:
Оплата и доставка Условия:
|
модель: | STA050WT-01 | Размер (дюйм): | 5,0" |
---|---|---|---|
Резолюция: | 640×RGB×480 | Дистанционирование пиксела: | 0.1905mm×0.0635mm (H×V) |
цвет: | 65K | Зона просмотра: | 101,57 mm×76.18 mm |
Температура хранения: | -30℃ | +85℃ | Режим экрана: | цифровой |
Высокий свет: | изготовленный на заказ модуль lcd,модули дисплея tft |
1000 cd/m2 модуль яркости TFT LCD 5 дюймов с C.P.U. коркы/водителем
Параметр продукта
Модель: STA050WT-01 (предварительный тип)
Физический параметр |
Модель: |
STA050WT-01 |
Размер (дюйм): |
5,0' ' |
|
Разрешение: |
640×RGB×480 |
|
Дистанционирование пиксела: |
0.1905mm×0.0635mm (H×V) |
|
Цвет: |
65536 цветов (бит 16) |
|
Зона просмотра: |
101,57 mm×76.18 mm |
|
Размер дисплея: |
104 mm×78.6 mm |
|
Общий размер: |
131mm×101mm×15.6mm) (n/16.5mm (t) |
|
Сетчатый вес: |
195g) (n/200g (t) |
|
Панель TFT: |
Панель индустрии уровня A+ |
|
Экран касания: |
Сопротивление провода уровня 4 индустрии |
|
|
||
Параметр backlight |
Тип backlight: |
СИД |
Яркость: |
400cd/m2 |
|
Контраст: |
500:1 |
|
Жизнь backlight: |
50.000 часов |
|
Угол наблюдения: |
70°/70°/50°/70° (L/R/U/D) |
|
Работая температура: |
-30℃ | +85℃ |
|
Работая влажность: |
60℃, 90% |
|
Температура хранения: |
-30℃ | +85℃ |
|
Режим экрана: |
Цифров |
|
|
||
Рабочий параметр |
C.P.U.: |
CortexM3 STM32F103 200MHz |
Регулятор LCD: |
CPLD EPM240 |
|
Обновленный тариф: |
60Hz |
|
Изобразьте скорость переключения: |
30ms/picture (33 pictures/s) |
|
Флэш-память: |
Стандартное 2GB, выдвижение 4GB |
|
Количество памяти для изображения: |
314 изображения |
|
Интерфейс: |
Интерфейс RS232 /TTL UART |
|
Загружать изображений: |
MiniUSB2.0 (12Mbps) |
|
Ряд напряжения тока: |
DC5.0V | 35V (типичное значение: 12V) |
|
Сила: |
3.0W |
Отчет по испытанию |
|
MTBF: |
4.250.000 h |
Работая температура: |
-30℃ | +85℃ |
Влажность воздуха: |
60℃, 90% |
Непрерывное испытание вибрации: |
10-55Hz, 1.5mm, 10G |
Испытание ускорения удара: |
6ms, 100G |
Испытание ESD: |
10KV |
Испытание надежности радиации |
44W |
Характер продукции

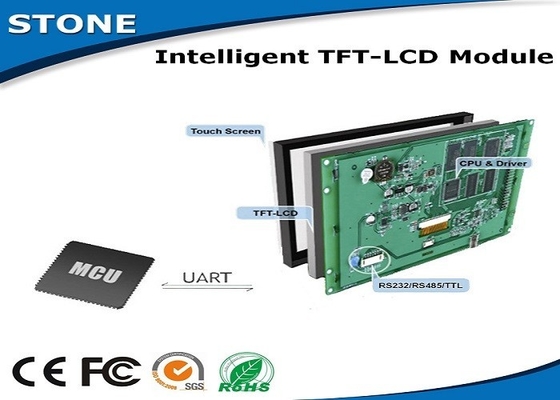

1. Использованный как Касани-регулятор & система индикации TFT-LCD
2. Проконтролированный всеми MCU через простую «команду устанавливает»
3. Прибор низкой цены HMI
Деятельность
1. Конструируйте группу в составе «графический интерфейс пользователя» тот вы потребность.
2. Соедините ваше оборудование с нашим модулем TFT-LCD портом RS232, RS485 или логикой TTL сразу. (Не нужна никакая программа водителя)
3. Напишите программу управления для всех MCU для работы модуля TFT-LCD через «команду устанавливает».
Описание програмного обеспечения
Мы предлагаем вам 3 простых програмного обеспечения для работы с модулем TFT-LCD.
1. Ассистентское програмное обеспечение: Загрузить изображения и архивы в модуль TFT-LCD, и продемонстрировать
команды.
2. Контрольная программа касания: Создать контрольный файл.
3. Програмное обеспечение купели: Создать файл шрифтов.
Все модели
Главным образом размер модуля TFT LCD |
|
Размер |
Разрешение |
3,5" |
320×RGB×240 |
4,3' ' |
480×RGB×272 |
5,0" |
640×RGB×480 |
5,6' ' |
640×RGB×480 |
5,7" |
640×RGB×480 |
6,5' ' |
640×RGB×480 |
7,0' ' |
800×RGB×480 |
8,0' ' |
800×RGB×600 |
8,4' ' |
800×RGB×600 |
10,2 ' ' |
1024×RGB×600 |
10,4 ' ' |
800×RGB×600 |
12,1 ' ' |
1024×RGB×768 |
15,0 ' ' |
1024×RGB×768 |
15,6 ' ' |
1366×RGB×768 |
18,5» |
1366×RGB×768 |
Изображения продукта
