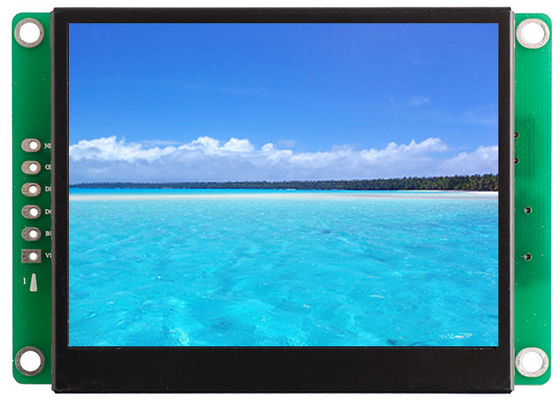

Модуль 60Hz индустрии 3,5 TFT LCD с высокие зоной × 52,53 разрешения 69,9 осматривая

С C.P.U. & задающим усилителем

Проконтролированный всеми MCU

Кривый текста изображения дисплея через команды

65536 дисплей цвета TFT

Экран касания

Интерфейс RS232/RS485/TTL UART & порт USB

Широкий ряд напряжения тока

Широко использованный в много различное промышленное поле

Легкий для использования! Мощная функция! Цена и время сбережений!

Использованный как Касани-регулятор, система индикации TFT-LCD, etc.

Физический параметр

Модель:

STA035WT-01

Размер (дюйм):

3,5' '

Разрешение:

320×RGB×240

Дистанционирование пиксела:

0.1905mm×0.0635mm (H×V)

Цвет:

65536 цветов (бит 16)

Зона просмотра:

69.9mm×52.53mm

Размер дисплея:

74.3mm×54.85

Общий размер:

93.21mm×65.3mm×13.5mm) (n/15mm (t)

Сетчатый вес:

85g) (n/100g (t)

Панель TFT:

Панель индустрии уровня A+

Экран касания:

Сопротивление провода уровня 4 индустрии
Или без экрана касания опционный.

Параметр backlight

Тип backlight:

СИД

Яркость:

250cd/m2
(Яркость может быть регулируема в 100 уровнях.)

Контраст:

500:1

Жизнь backlight:

50.000 часов

Угол наблюдения:

70°/70°/50°/70° (L/R/U/D)

Работая температура:

-30℃ | +85℃

Работая влажность:

60℃, 90%

Температура хранения:

-30℃ | +85℃

Режим экрана:

Цифров

Рабочий параметр

C.P.U.:

CortexM3 STM32F103 200MHz

Регулятор LCD:

CPLD EPM240

Обновленный тариф:

60Hz

Изобразьте скорость переключения:

12 ms/picture (83 pictures/s)

Флэш-память:

Стандартное 1GB, выдвижение 2GB

Количество памяти для изображения:

474 изображения

Интерфейс:

Интерфейс RS232 /TTL UART
(Удлините к RS485 настолько дальше.)

Загружать изображений:

MiniUSB2.0 (12Mbps)

Ряд напряжения тока:

DC4.5V | 35V (типичное значение: 12V)

Сила:

1.2W

Отчет по испытанию

MTBF:

4.250.000 h

Работая температура:

-30℃ | +85℃

Влажность воздуха:

60℃, 90%

Непрерывное испытание вибрации:

10-55Hz, 1.5mm, 10G

Испытание ускорения удара:

6ms, 100G

Испытание ESD:

10KV

Испытание надежности радиации

44W
