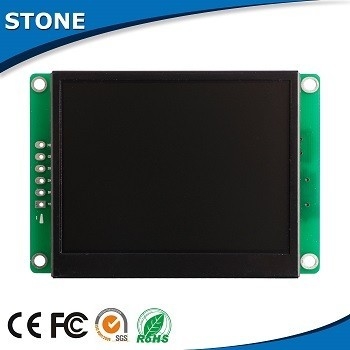

6,5 дюйма - модуль экрана lcd высокой яркости контролируемый MCU для землечерпалки

С C.P.U. & задающим усилителем

Проконтролированный всеми MCU

Кривый текста изображения дисплея через команды

65536 дисплей цвета TFT

Экран касания

Интерфейс RS232/RS485/TTL UART & порт USB

Широкий ряд напряжения тока

Широко использованный в много различное промышленное поле

Легкий для использования! Мощная функция! Цена и время сбережений!

Использованный как Касани-регулятор, система индикации TFT-LCD, etc.

Физический параметр

Модель:

STA065WT-01

Размер (дюйм):

6,5' '

Разрешение:

640×RGB×480

Дистанционирование пиксела:

0.1905mm×0.0635mm (H×V)

Цвет:

65536 цветов (бит 16)

Зона просмотра:

135.9mm×88.7mm

Общий размер:

135.6mm×84.7mm×16.5mm (n) /18.5mm (t)

Сетчатый вес:

250g (n) /325g (t)

Панель TFT:

Панель индустрии +Level

Экран касания:

Сопротивление провода уровня 4 индустрии

Или без экрана касания опционный.

Параметр backlight

Тип backlight:

СИД

Яркость:

800cd/m2

(Яркость может быть регулируема в 100 уровнях.)

Контраст:

500:1

Жизнь backlight:

50000 часов

Угол наблюдения:

70°/70°/50°/70° (L/R/U/D)

Работая температура:

-30℃ | +85℃

Работая влажность:

60℃, 90%

Температура хранения:

-30℃ | +85℃

Режим экрана:

Цифров

Рабочий параметр

C.P.U.:

CortexM3 STM32F103 200MHz

Регулятор LCD:

CPLD EPM240

Обновленный тариф:

60Hz

Изобразьте скорость переключения:

30ms/picture (33 pictures/s)

Флэш-память:

Стандартное 2GB, выдвижение 4GB

Количество памяти для изображения:

314 изображения

Интерфейс:

Интерфейс RS232 /TTL UART

(Удлините к RS485 настолько дальше.)

Загружать изображений:

MiniUSB2.0 (12Mbps)

Ряд напряжения тока:

DC4.5V | 35V (типичное значение: 12V)

Сила:

3.5W

Отчет по испытанию

MTBF:

4.250.000 h

Работая температура:

-30℃ | +85℃

Влажность воздуха:

60℃, 90%

Непрерывное испытание вибрации:

10-55Hz, 1.5mm, 10G

Испытание ускорения удара:

6ms, 100G

Испытание ESD:

10KV

Испытание надежности радиации

44W

Главным образом размер модуля TFT LCD

Размер

Разрешение

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5»

1366×RGB×768
