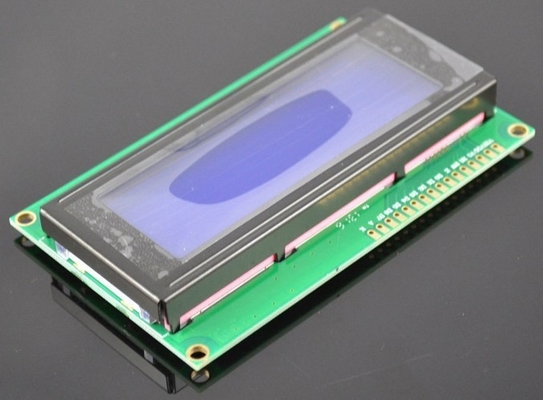

модуль дисплея LCD характера 2004A 20x4 5V для backlight сини регулятора Arduino SPLC780

Описание:

Используйте ваши solderless шлямбуры технологического комплекта и провода для того чтобы наладить эти связи:

*Use рельс технологического комплекта для того чтобы наладить множественные связи к штырю GND для Arduino
соединение потенциометра *For, использует штырь и тот потенциометра разбивочный из других штырей для того чтобы наладить связь от LCD приколоть 3 к GND Arduino
** Настоящий ограничиваясь резистор или потенциометр (минимум 40 омов) должны быть использованы для того чтобы во избежание чрезмерно течение. Оно должен посмотреть что-нибудь подобное:
Програмное обеспечение

Здесь Код водителя: /* ------------------------------------------------------------------------------- *
Код примера LCD характера //
//www.hacktronics.com
#include
Соединения //:
rs //(штырь LCD 4) к штырю 12 Arduino
//rw (штырь LCD 5) к штырю 11 Arduino
//позволяет (штырь LCD 6) к штырю 10 Arduino
Штырь 15 //LCD к штырю 13 Arduino
Штыри d4 //LCD, d5, d6, d7 к Arduino прикалывают 5, 4, 3, 2
Жидкокристаллический lcd (12, 11, 10, 5, 4, 3, 2);
backLight int = 13; штырь 13 //будет контролировать backlight
пустая установка ()
{
pinMode (backLight, ВЫХОД);
digitalWrite (backLight, ВЫСОКИЕ); backlight поворота //дальше. Замените «МАКСИМУМ» с «НИЗКИМ УРОВНЕМ» для того чтобы повернуть его.
lcd.begin (20,4); колонки //, рядки. используйте 16,2 для 16x2 LCD, etc.
lcd.clear (); старт //с пустым экраном
lcd.setCursor (0,0); //установило стрелку к колонке 0, рядок 0 (первый рядок)
lcd.print («здравствуйте!, мир»); изменение //этот текст к все, что угодно вы любите. держите его чистым.
lcd.setCursor (0,1); //установило стрелку к колонке 0, рядок 1
lcd.print («keyes»);
//если вы имеете 4 рядок LCD, то, uncomment эти линии, котор нужно написать к нижним рядкам
//и изменяет заявление lcd.begin () выше.
//lcd.setCursor (0,2); //установило стрелку к колонке 0, рядок 2
//lcd.print («рядок 3");
//lcd.setCursor (0,3); //установило стрелку к колонке 0, рядок 3
//lcd.print («рядок 4");
}
пустая петля ()
{
}
/* ------------------------------------------------------------------------------- *
Вы теперь будете иметь вызванный скоросшиватель LCD_example
Начните програмное обеспечение Arduino и нагрузите программу примера путем щелкать File->Sketchbook->Open
Проводите к скоросшивателю LCD_example и выберите? LCD_example.pde? архив.
Возвратите программу к вашему Arduino путем щелкать? Загрузите к доске I/O? кнопка. После загружать, на LCD вы должны увидеть:
Здравствуйте!, мир




ФОТО:
