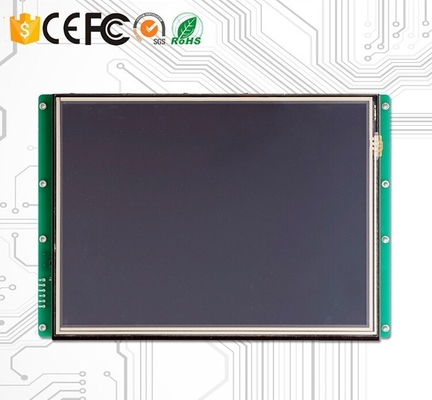

Цвет промышленного модуля дисплея Lcd 5 дюймов полный и привод MCU доска
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Размер (дюйм): | 5,0 дюйма | Резолюция: | 480×RGB×272 |
|---|---|---|---|
| Зона просмотра: | 110,88 mm × 62,84 mm | Яркость: | 900 cd/m2 (яркость может быть регулируема в 100 уровнях.) |
| сенсорный экран: | Сопротивление провода уровня 4 индустрии или без экрана касания опционное. | Угол: | 70°/70°/50°/70° (L/R/U/D) |
| Высокий свет: | ЖК экран модуль,ЖК-модули отображения |
||
Цвет промышленного модуля дисплея Lcd 5 дюймов полный и привод MCU доска
Характер продукции
1. Проконтролированный всеми MCU через простую «команду устанавливает»
2. Использованный как регулятор Касания-screeen & система индикации TFT-LCD
3. легкое програмное обеспечение 3, котор нужно помочь вам побежать наш продукт.
Принцип деятельности
Модуль TFT-LCD связывает с главным регулятором через команду, тогда главный регулятор контролировал бы машину для работы после получать команды.
Пожалуйста заметьте: Главный регулятор может быть конструирован инженером с всеми MCU.
Описание програмного обеспечения
1. Конструируйте группу в составе красивейший «графический интерфейс пользователя» тот вы потребность.
2. Соедините ваше оборудование с нашим модулем TFT-LCD портом RS232, RS485 или логикой TTL сразу, штепсельная вилка
и игра.
3. Напишите простую программу для MCU для того чтобы контролировать модуль TFT-LCD через мощную «команду устанавливает» (
Код НАГОВОРА).
То все. Сохранять много срок разработки и цены для инженера.
Например: Команда 0x70 изображения.
Пошлите: «0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C»
|
|
Введение |
Пример |
Примечание |
|
AA |
Головка рамки |
|
Головка рамки одной команды |
|
0x70 |
Код команды |
|
|
|
Pic_ID |
Номер последовательности настоящего изображения |
0x00 0x01 |
Изображение выставки - 01 |
|
CC 33 C3 3C |
Конец рамки |
|
Конец рамки одной команды |
Мы предложили бы простой Toolbox для того чтобы помочь вам работать с модулем TFT-LCD на ПК.
1. Ассистентская функция: покажите как послать комплект команды для того чтобы контролировать дисплей TFT.
2. Функция загрузки: Загрузите изображения и файлы конфигурации в модуль TFT
3. Функция управления касания: Определите много кнопок на пользовательском интерфейсе, тогда создайте конфигурацию касания
архив.
4. Програмное обеспечение купели: Создайте файл конфигурации купели.
Преимущества
|
С C.P.U. & задающим усилителем |
|
Проконтролированный всеми MCU |
|
Кривый текста изображения дисплея через команды |
|
65536 дисплей цвета TFT |
|
Экран касания |
|
Интерфейс RS232/RS485/TTL UART & порт USB |
|
Широкий ряд напряжения тока |
|
Широко использованный в много различное промышленное поле |
|
Легкий для использования! Мощная функция! Цена и время сбережений! |
|
Использованный как Касани-регулятор, система индикации TFT-LCD, etc. |
Легкий!!! Мощный!!! Сохранять!!!
Толковейший модуль TFT-LCD может быть проконтролирован всеми MCU через нашу мощную & легкую команду
Установите (Код НАГОВОРА), так
много из инженера в больше чем 50 странах наслаждаются нашим продуктом для нового проекта.
Модель: STA050WT-02 (предварительный тип)
|
Физический параметр |
|
|
Модель |
STA050WT-02 |
|
Размер (дюйм) |
5,0" |
|
Разрешение |
480×RGB×272 |
|
Дистанционирование пиксела |
0,1905 mm × 0,0635 mm (H×V) |
|
Цвет |
65536 цветов (бит 16) |
|
Зона просмотра |
110,88 mm × 62,84 mm |
|
Общий размер |
137,5 mm × 77,2 mm × 12,4 mm) (n/ 13,7 mm (t) |
|
Сетчатый вес |
195 g (n g)/200 (t) |
|
Панель TFT |
Панель индустрии уровня A+ |
|
Экран касания |
Сопротивление провода уровня 4 индустрии Или без экрана касания опционный. |
|
Параметр backlight |
|
|
Тип backlight |
СИД |
|
Яркость |
900 cd/m2 (Яркость может быть регулируема в 100 уровнях.) |
|
Контраст |
500:1 |
|
Жизнь backlight |
50.000 часов |
|
Угол наблюдения |
70°/70°/50°/70° (L/R/U/D) |
|
Работая температура |
-30°C | +70°C |
|
Работая влажность |
55°C, 85% |
|
Температура хранения |
-30°C | +85°C |
|
Режим экрана |
Цифров |
|
Рабочий параметр |
|
|
C.P.U. |
CortexM3 STM32F103 |
|
Регулятор LCD |
CPLD EPM240 |
|
Обновленный тариф |
60Hz |
|
Изобразьте скорость переключения |
19 ms/picture (53 pictures/s) |
|
Флэш-память |
Стандарт 128m, выдвижение 1GB |
|
Количество памяти для изображения |
416 изображений |
|
Интерфейс |
Интерфейс RS232/RS485/TTL UART |
|
Загружать изображений |
MiniUSB2.0 (12Mbps) & карточка SD |
|
Ряд напряжения тока |
DC5.0V | 20V (типичное значение: 12V) |
|
Сила |
2.0W |
|
Отчет по испытанию |
|
|
MTBF |
4,250,000H |
|
Работая температура |
-30°C | +70°C |
|
Влажность воздуха |
60°C, 90% |
|
Непрерывное испытание вибрации |
10-55Hz, 1.5mm, 10G |
|
Испытание ускорения удара |
6ms, 100G |
|
Испытание ESD |
10KV |
|
Испытание надежности радиации |
44W |
Главным образом размер модуля TFT LCD
|
Размер |
Разрешение |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8,4" |
800*600 |
|
10,1» |
1024*600 |
|
10,4» |
800*600 |
|
12,1» |
800*600 |
|
15,1» |
1024*768 |
Appliaction
Широко использованный в много различное промышленное поле в больше чем 50 странах.
1. Аппаратура
2. Гражданское электронное
3. Medical&Beauty
4. Машинное оборудование
5. Радиотехническая аппаратура
6. Автоматизация
7. КОРАБЛЬ
