10,1 дюйма MCU LCD, 220,4 экран касания зоны 65K TFT LCD × 129,1 осматривая

Большие изображения : 10,1 дюйма MCU LCD, 220,4 экран касания зоны 65K TFT LCD × 129,1 осматривая Лучшая цена

Подробная информация о продукте:

Сертификация:	FCC, CE, RoHS, ISO9001:2008
Номер модели:	STI101WT-01

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD $245
Упаковывая детали:	Вставка / картонной коробке
Условия оплаты:	T / T, Western Union, Paypal

контакт

Подробное описание продукта

Маштаб дисплея:	16:9	Резолюция:	1024*600
Цвета:	65K	Процессор:	Корка
Подсветка:	СИД	Интерфейс:	RS232/RS485/CMOS/USB
Тип LCD:	в
Выделить:	модуль графического дисплейя lcd , Модуль панели LCD

10,1 дюйма MCU LCD, 220,4 экран касания зоны 65K TFT LCD × 129,1 осматривая

Преимущество:

С C.P.U. & задающим усилителем

Проконтролированный всеми MCU

Кривый текста изображения дисплея через команды

65536 дисплей цвета TFT

Экран касания

Интерфейс RS232/TTL UART & порт USB

Широкий ряд напряжения тока

Широко использованный в много различное промышленное поле

Легкий для использования! Мощная функция! Цена и время сбережений!

Параметры продукта

Модель: STI101WT-01 (промышленный тип)

Физический параметр
Модель	STI101WT-01
Размер (дюйм)	10,1»
Разрешение	1024×RGB×600
Дистанционирование пиксела	0,1905 mm × 0,0635 mm (H×V)
Цвет	65536 цветов (бит 16)
Зона просмотра	220.4mm×129.1mm
Общий размер	246.5mm×147.8mm×16.5mm (n) /18.5mm (t)
Сетчатый вес	765g (n) /795g (t)
Панель TFT	Ровная панель индустрии
Экран касания	Сопротивление провода уровня 4 индустрии Или без экрана касания опционный.
Параметр backlight
Тип backlight	СИД
Яркость	500 cd/m2 (Яркость может быть регулируема в 100 уровнях.)
Контраст	500:1
Жизнь backlight	30.000 часов
Угол наблюдения	70°/70°/50°/60° (L/R/U/D)
Работая температура	-20°C \| +70°C
Работая влажность	60°C, 90%
Температура хранения	-30°C \| +85°C
Режим экрана	Цифров
Рабочий параметр
C.P.U.	CortexM3 STM32F103
Регулятор LCD	CPLD EPM240
Обновленный тариф	60 Hz
Скорость переключения изображения	46 ms/picture (22 pictures/s)
Флэш-память	Стандарт 128m, выдвижение 4GB
Количество памяти для изображения	236 изображений
Интерфейс	Интерфейс RS232/TTL UART (Удлините к RS485 настолько дальше.)
Загружать изображений	MiniUSB 2,0 (12Mbps) & карточка SD
Ряд напряжения тока	DC5.0V \| 20V (типичное значение: 12V)
Сила	5,0 W
Отчет по испытанию
MTBF	4.250.000 h
Работая температура	-30 °C \| +85°C
Влажность воздуха	60°C, 90%
Непрерывное испытание вибрации	10-55Hz, 1.5mm, 10G
Испытание ускорения удара	6ms, 100G
Испытание ESD	10KV
Испытание надежности радиации	44W

Главным образом размер модуля TFT LCD
Размер	Разрешение
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
9"	800*480
10,4»	800*600
12,1»	800*600
15,1»	1024*768

Другие модели

Главным образом размер модуля TFT LCD
Размер	Разрешение
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
9"	800*480
10,4»	800*600
12,1»	800*600
15,1»	1024*768

Деятельность:

Легкий для использования, только 3 шага вам нужно сделать.

1. Конструируйте группу в составе «графический интерфейс пользователя» тот вы потребность.

2. Соедините ваше оборудование с нашим модулем TFT-LCD портом RS232, RS485 или логикой TTL сразу.

3. Напишите программу управления для всех MCU для работы TFT-Модуля через «команду устанавливает».

Принцип деятельности:

Модуль TFT-LCD связывает с главным регулятором через команду, и после этого главный регулятор контролировал бы машину для работы после получать команду.

Пожалуйста заметьте: Главный регулятор может быть конструирован инженером с всеми MCU.

Описание програмного обеспечения

Мы предлагаем вам 3 простых програмного обеспечения для работы с модулем TFT-LCD.

1. Ассистентское програмное обеспечение: Загрузить изображения и архивы в модуль TFT-LCD, и продемонстрировать команды.

2. Контрольная программа касания: Создать контрольный файл.

3. Програмное обеспечение купели: Создать файл шрифтов.

Период гарантированности

1. Период гарантированности будет продолжать через 3 лет после поставки.

2. Если любая проблема технических или качества в периоде гарантированности, то мы гарантируем что товары будут заменены новым продуктом безусловно.

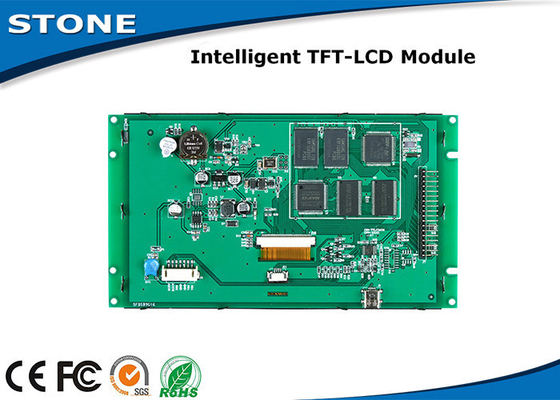

Изображение продукта:

10,1 дюйма MCU LCD, 220,4 экран касания зоны 65K TFT LCD × 129,1 осматривая 0
